Montag, 30. Mai 2006 - Baubeginn vom 'Trafohaus'
So, ich hab heut mal bissl angefangen mein Trafo-Gehäuse zu bauen.
Benutzt wird ein Gehäuse was ich aufm Balkon gefunden hab. Da nisteten zig winzige Kreuzspinnen drin denen ich jetzt die Wohnung genommen hab :D

In dem Gehäuse wird der Ringkerntrafo, ein Einschaltstrombegrenzer, eine Entladeschaltung (*) ins obere Fach und ein Kondensatorboard und Amperemeter ins untere Fach.

Ist mir irgendwie lieber als wenn ich das ganze zeug zu der empfindlichen Elektronik in das 19" Gehäuse quetsche (Elektromagnetische Felder).

Löcher gebohrt

Neutrik Buchsen eingebaut (Oben 230V~ Eingang, Unten 85V- Ausgang)

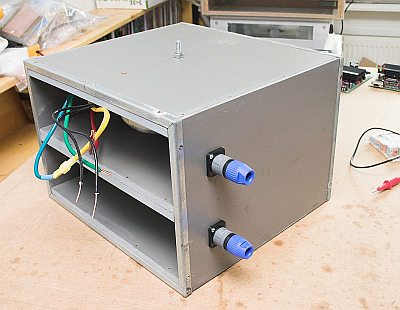

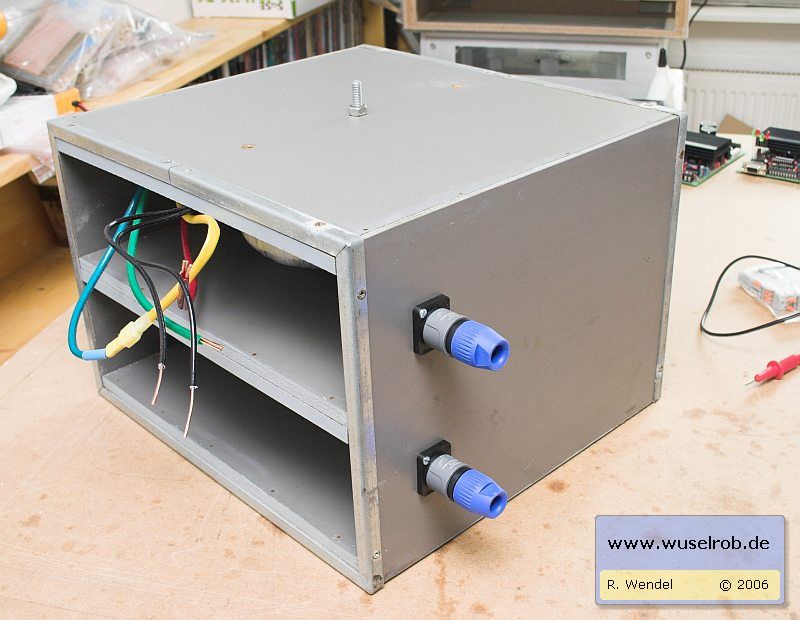

Stecker aufgesteckt. Die neutrik Stecker haben den Vorteil dass sie sicher sitzen und nicht versehentlich rausrutschen können.
