Es ist soweit - die Schaffenspause hat ein Ende.
Die Fräse ist wieder in die Zimmermitte gerückt und ich habe mich in den vergangenen Tagen mit der Konstruktion beschäftigt.
Habe extra auch nochmal meine Elte-Spindel konstruiert weil ich leider einiges an CAD-Daten verloren habe.
Auffrischend zum aktuellen Stand:
Die Fräse hat leider bei den letzten Unterwasserfräsversuchen einiges an Wasser abbekommen (ja, ich hab zwischendurch vergessen mal alles neu einzufetten).
Jedenfalls kam auf einmal der Rost-Teufel :(
Die Kugelgewindespindeln der X-Achse, sowie dessen Linearführungen waren überzogen mit einem leuchtend rotbraunen Überzug *brech*
Ich habe nun allen Rost mit Phosphorsäure abgewischt. danach war alles wieder blitzeblank.
Habe mit NaOH nachgewaschen und zum schluss mit klarem wasser. nach der peniblen Trocknung dann eine dicke schicht Fett überall drüber.
Leider war das ganze Metall am nächsten Tag wieder bräunlich.
Allerdings lässt sichalles noch leichtgängig bewegen, so dass ich erstmal keine neuen Teile bestelle. Es ist im Moment nur ein optisches Problem.

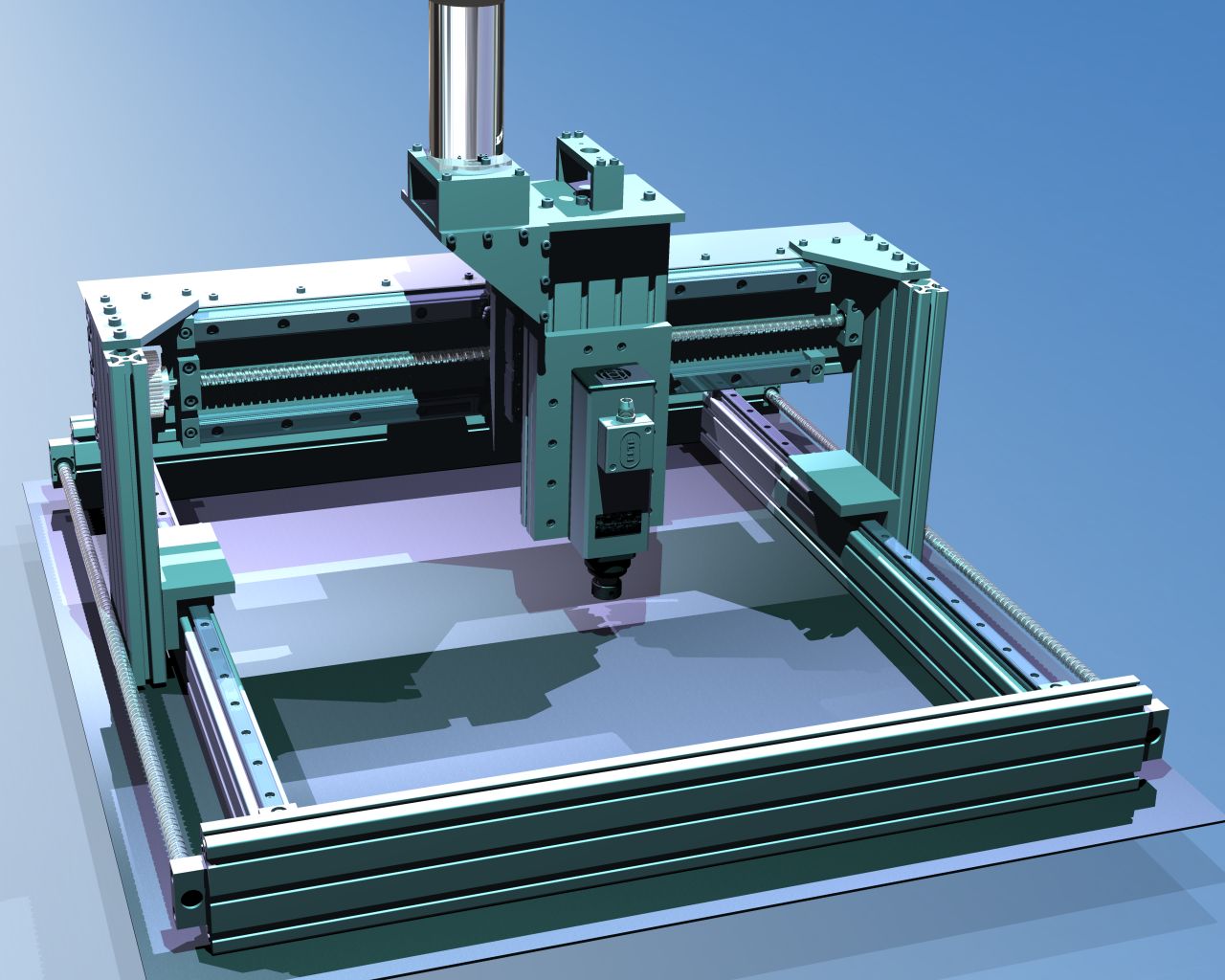

So steht die Fräse nun also noch vor mir (der Servo auf der Z-Achse hängt jedoch noch nach unten. mehr dazu später)
Nun zu meinen Vorhaben:
Damit so etwas nicht nochmal passiert (und weil ich das eh von Anfang an vor hatte), werde ich die X-Achse entsprechend vor Spritzwasser und Staub schützen.
4 fertige Faltenbälge für meine X-Achse wären extrem teuer. Selbstbau ist angesagt.
Idee: Ich mauer meine X-Achse mit Aluprofilen ein, so dass die zu schützenden Teile in einer Schlucht eingeschlossen sind.
An beiden Seiten der X-Achse (vorne und hinten) wird ein Rollo montiert.
Diese Rollos bekommen jeweils 2 Bahnen aus Kunstleder mit einer Breite von ca. 180mm.
Diese Kunstlederbahnen werden durch die Schlucht aus Aluprofilen geführt und an dem Portal fixiert. Fertig ist der Selbstbaufaltenbalg.
Zumindest in der Theorie.
Natürlich habe ich dazu nächtelang was konstruiert.

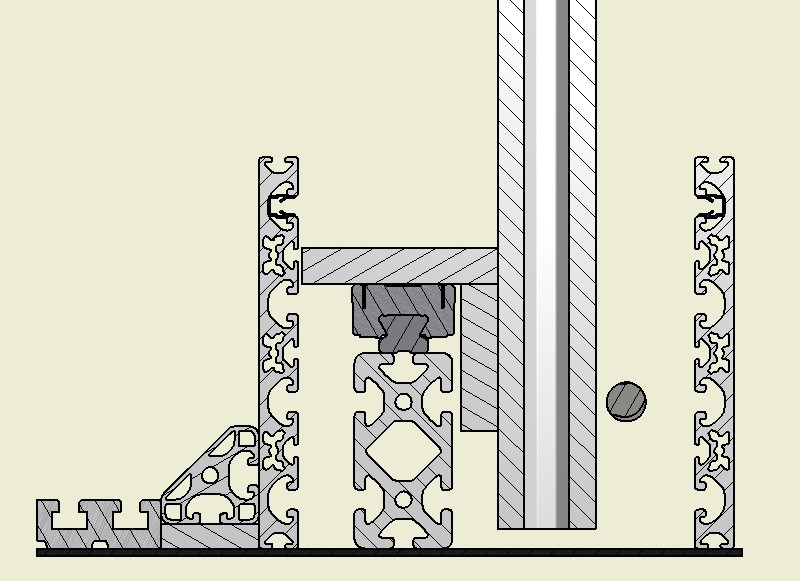

Hier eine Schnittansicht eines Portal-Beins.
Man erkennt die 2 Profile und den Stoff in der obersten Nut.
Auch ist der Übergang zum Maschinentisch angedeutet.

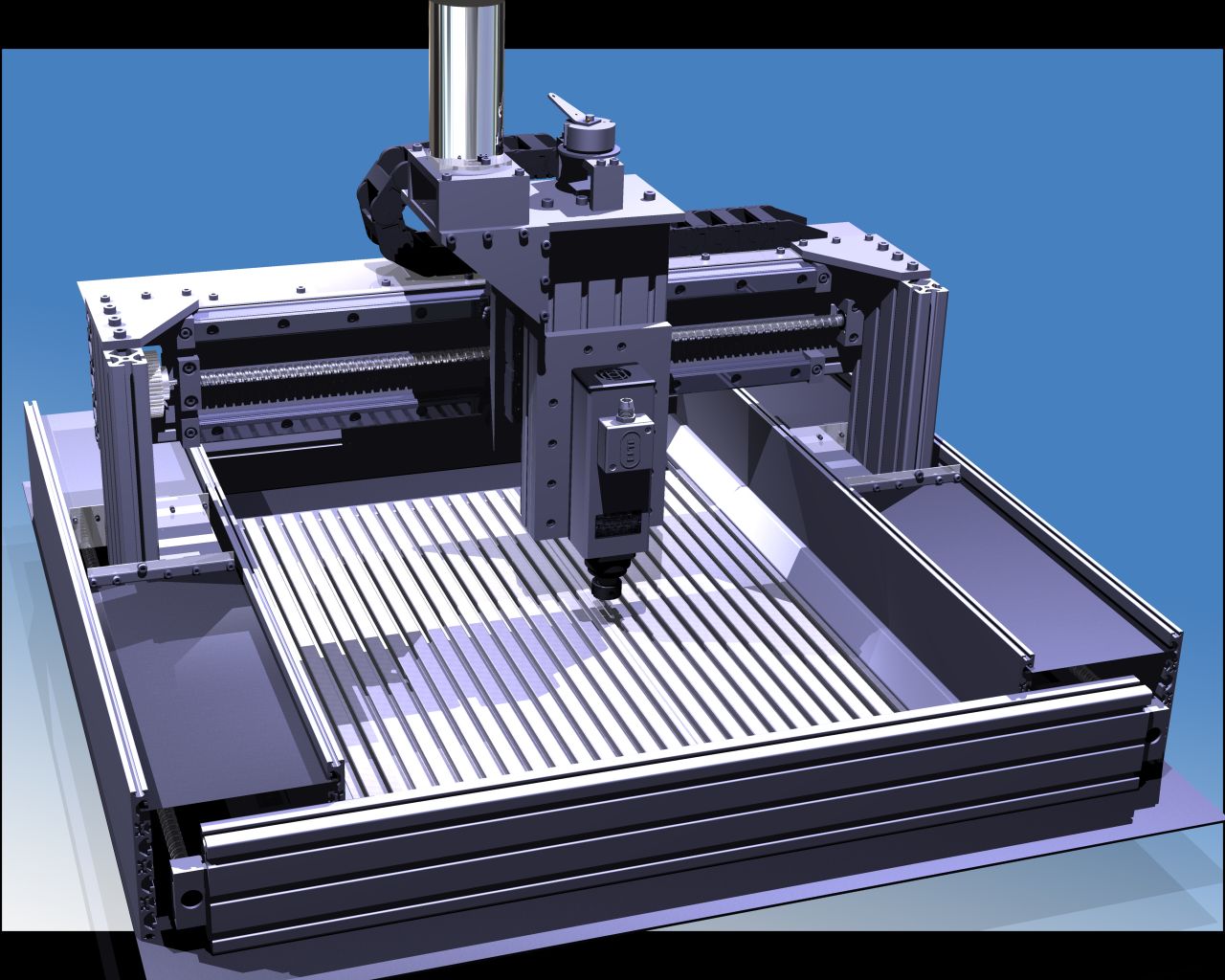

aktueller Konstruktionstand:
Und so sollte das ganze dann aussehen. Hier fehlen noch die Schutzbleche am Portal selbst.
Da würde noch Dreck reinfallen. Auch das Rollo und dessen Halterung ist noch nicht konstruiert.
Der Servor für Z, muss durch meine Schutzvorrichtung bedingt leider um 180° gedreht werden und guckt dann nach oben wie auf den Bildern.
Das macht die Z-Achse höher, aber das nehm ich in Kauf.
Als Maschinentisch nehme ich Isel PT25 Profil, beidseitig plangefräst. eine 375er und eine 250er Platte.
Um den Graben zwischen Maschinentisch und Schutzprofil auszufüllen (da können die Späne so schön reinfallen) werde ich ich ein 45° Profil einplanen (siehe Schnittbild).
Soweit erstmal zum weiteren Vorhaben.
Die Profile sind schon bestellt. Kann also bald losgehen :)
Grüße,
Robert
