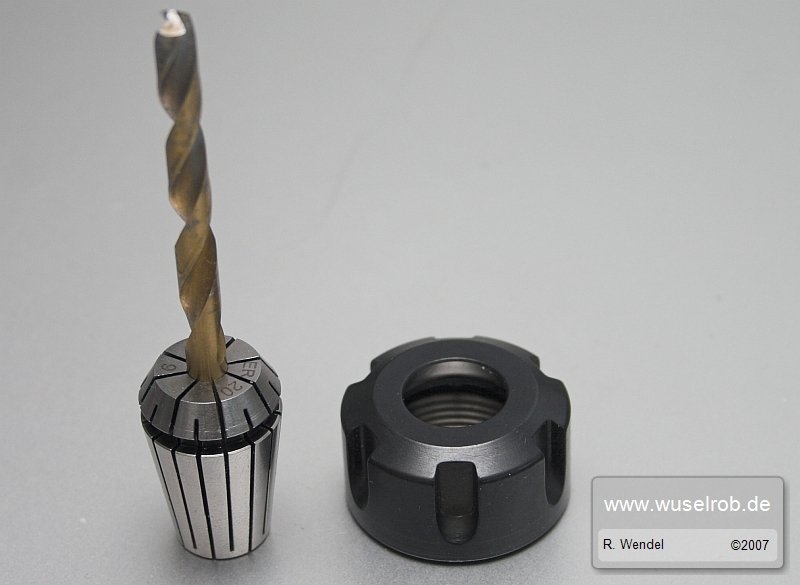

Also ich hab mir erst einmal eine 6mm Spannzange besorgt um schonmal einen Test mit einem HSS Bohrer machen zu können. Kanns einfach nicht abwarten.

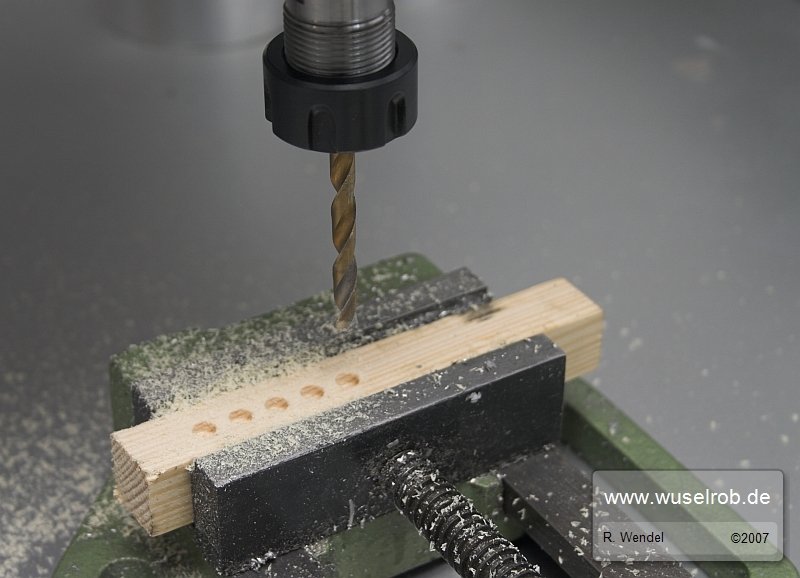

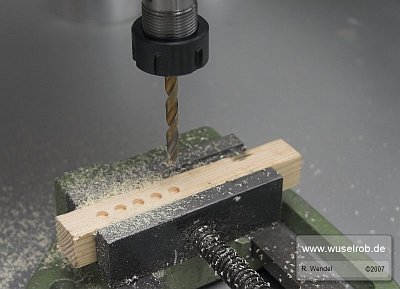

Direkt mal ein kleines G-Code Progrämmchen geschrieben. 10 Löcher im Abstand von 10mm.
Dafür brauch ich ja noch keine X-Achse, also direkt mal losgelegt.
Macht Spaß Die Drehzahl ist vielleicht ein wenig hoch. Leider macht die Elte-Spindel unter 6000 Umdrehungen kaum Drehmoment.
Oder der FU gehört noch besser eingestellt.

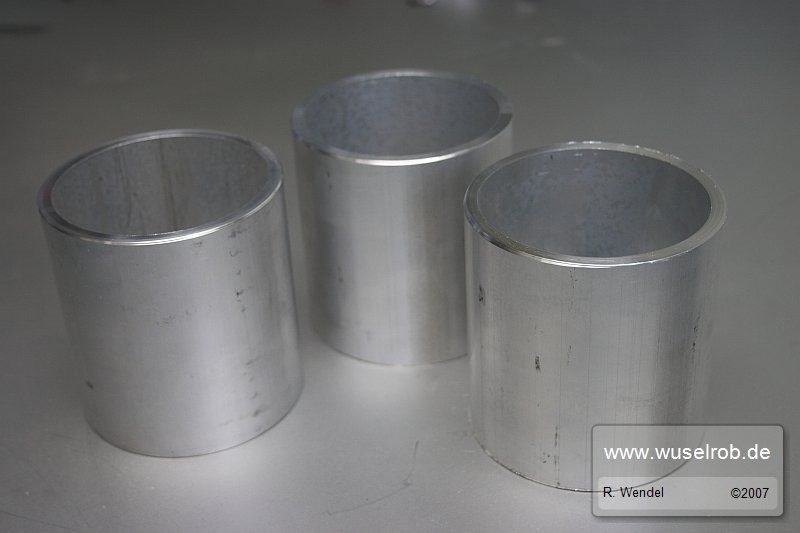

Dann kamen die Rohre an. Danke nochmal Thomas.
Haben leider nicht exakt auf die Motoren gepasst. aber nach einer halben stunde schmirgeln gings dann mit einem Hammer recht gut drauf.

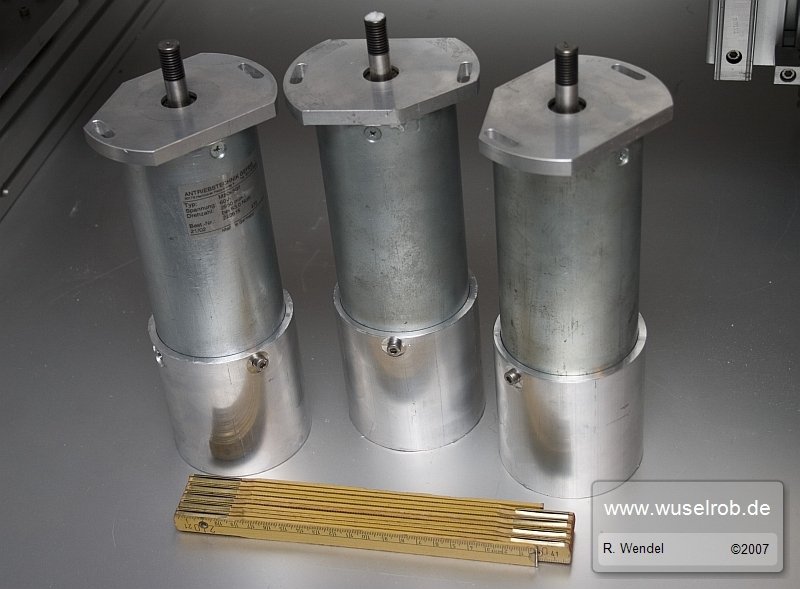

Also direkt mal angebaut.

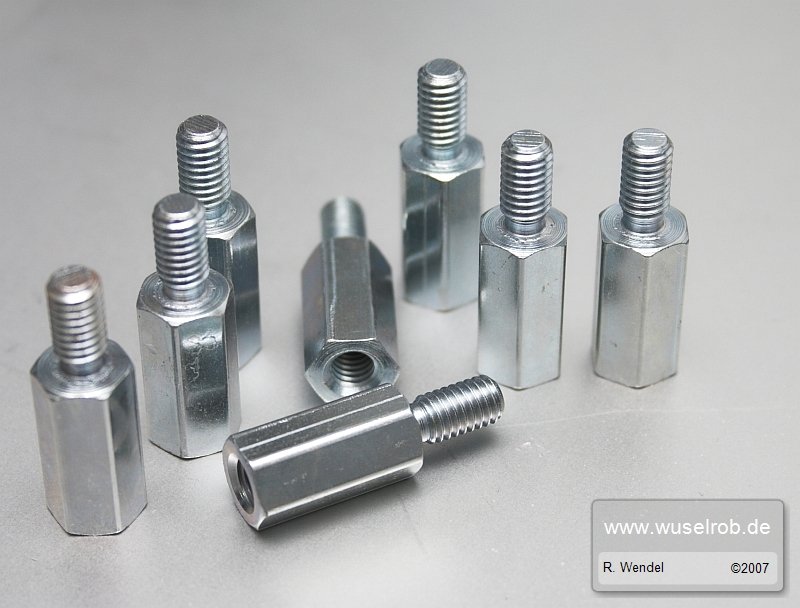

Dann hat mir Wolfram freundlicherweise 8 Distanzbolzen zur Verfügung gestellt. Danke dir!
Die Teile von Matthias sind auch angekommen.

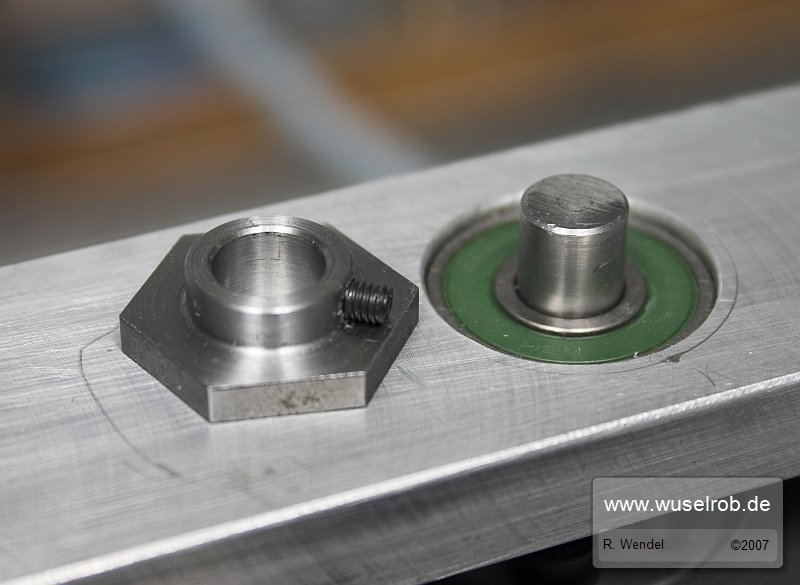

Die fehlende Bohrung im Bremsenadapter hab ich noch nachgebohrt + Gewinde.
Madenschraube rein - passt

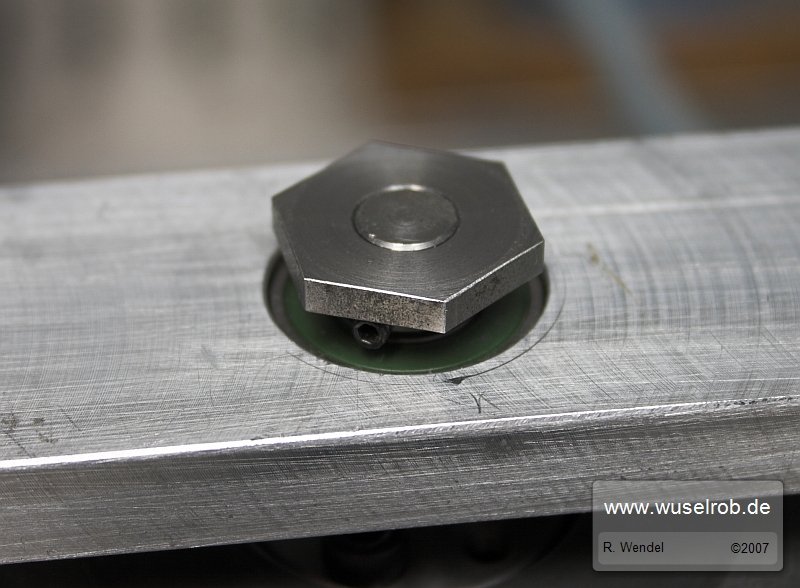

Aufgestülpt und fixiert - supi :)

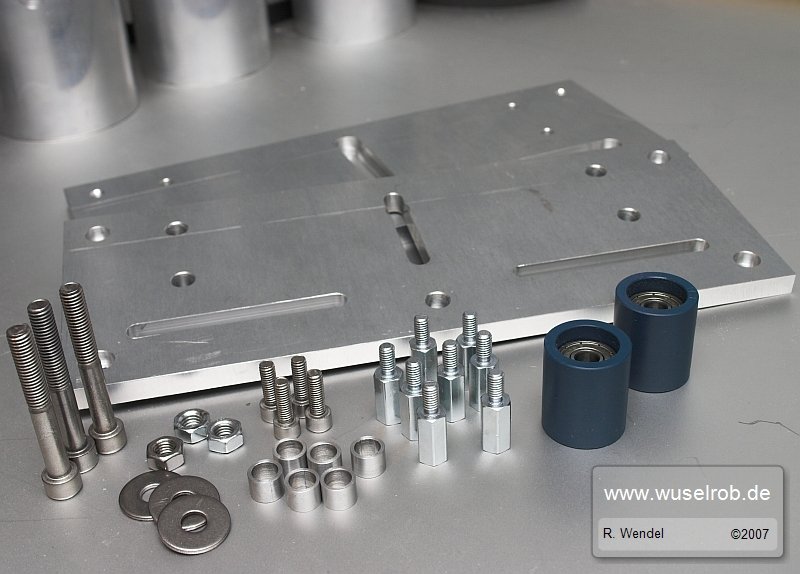

Und hier noch die restlichen Teile aus denen ich meine Rollenhalterung zusammenbauen werde.
Leider fehlt mir immernoch eine solche Spannrolle. Kam noch keine Mitbestellmöglichkeit bei Mädler zustande.
Meldet euch wenn ihr demnächst dort bestellen wollt.
Die Teile von Heinz sind noch nicht da, kommen aber bestimmt die Tage.
Dann kann ich die Motoren vollenden und die Zahnriemenräder an der X-Achse mit Scheiben bekleben. Danach gibts wieder Bilder.
Hoffentlich klappt das Spannen des Riemens nun auch besser.
Achja, die Endschalter wollte ich pro Achse immer 2 Stück in Reihe und diese dann an die entsprechenden Endschalterpins für X,Y und Z.
Ist das okay ? Naja vorher brauch ich erstmal noch Energieketten. Momentan ist jedoch das Portemonnaie leer.
Schönen Abend noch,
Grüße,
Robert
