Ich werde jetzt nicht viel dazu schreiben da sie eigentlich nur der Vollständigkeit halber gezeigt werden :)
ereich.

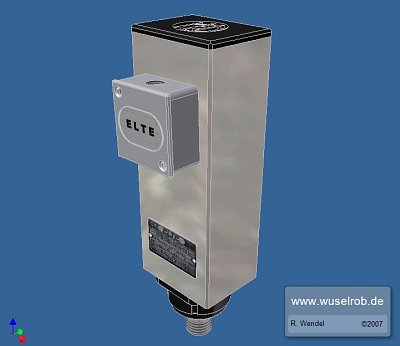

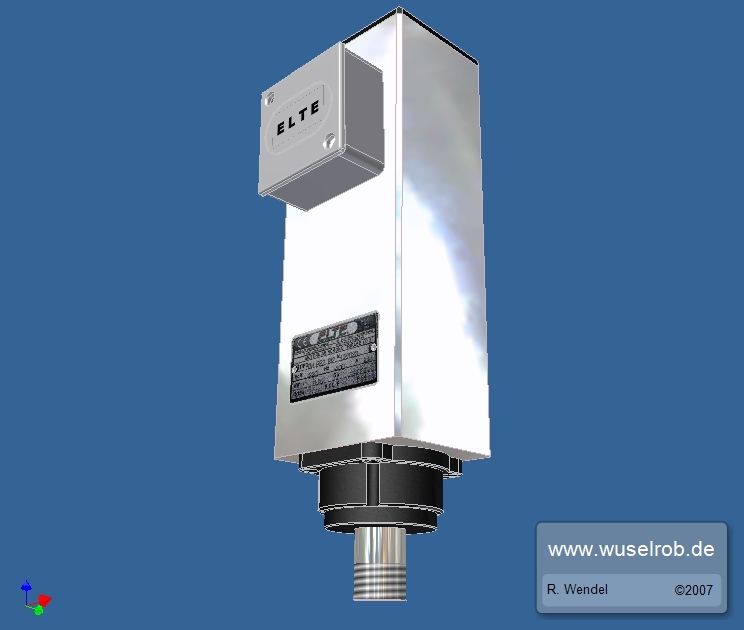

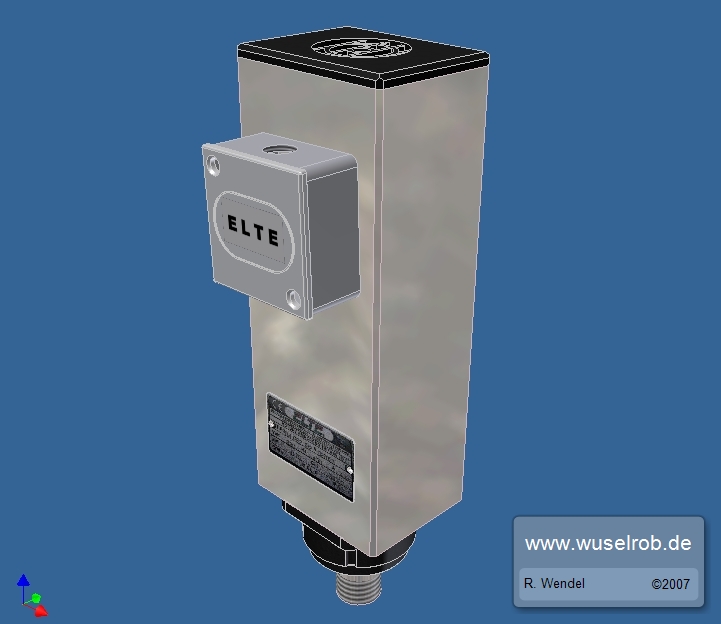

Die Spindel:

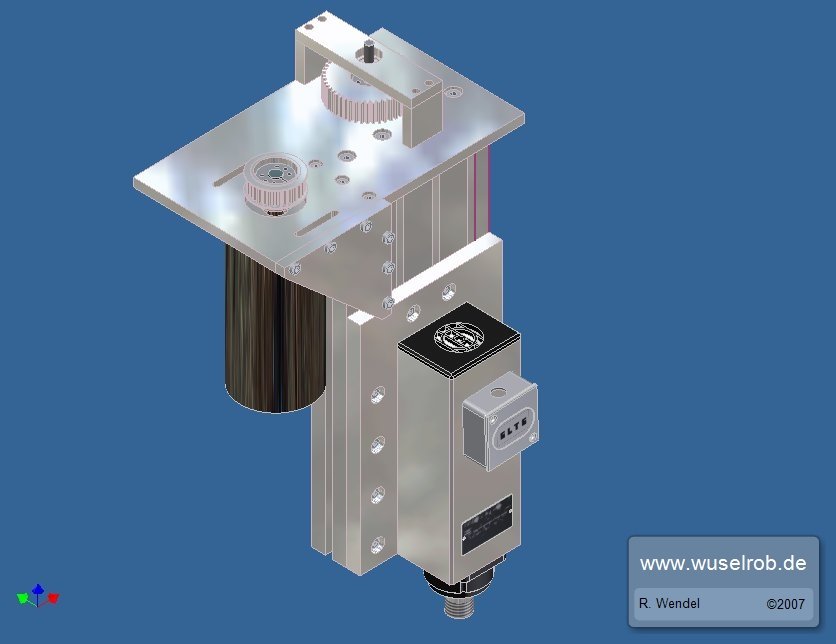

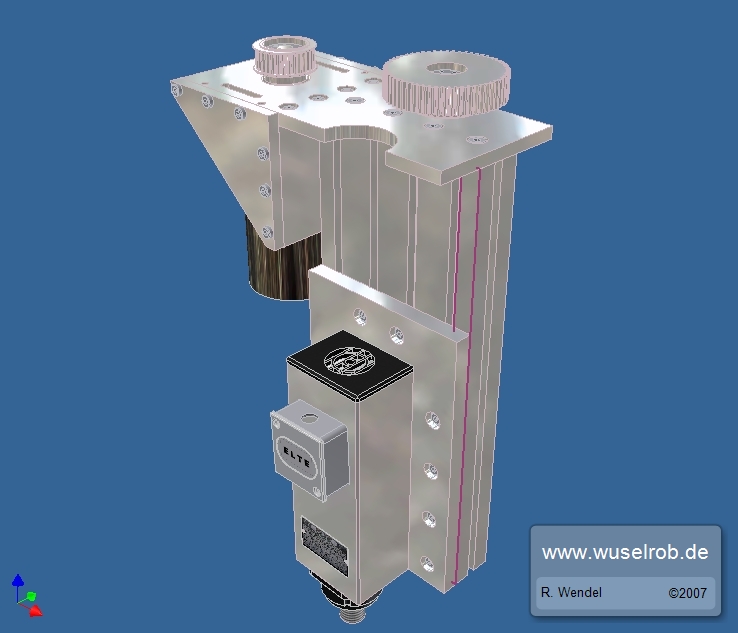

Das ganze mal zusammengesetzt:

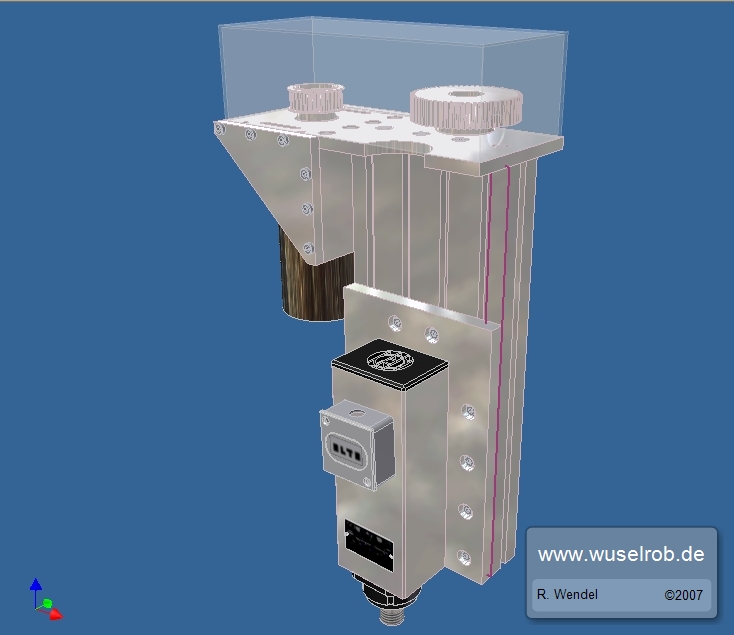

Oben drauf soll noch eine Plexiglasabdeckung:
Nochmal etwas weitergesponnen:
Meine Konstruktionen hat mir Matthias in Eiltempo gefräst Vielen Dank nochmal dafür !

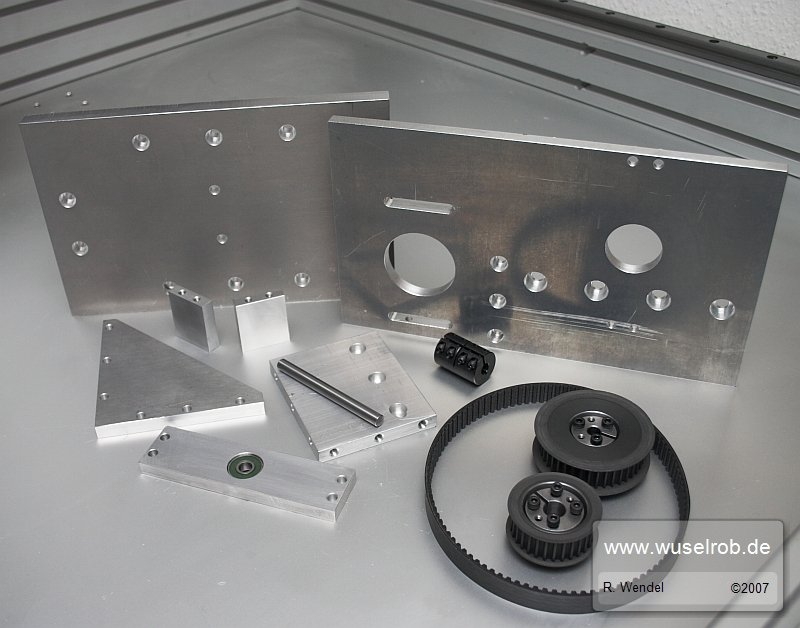

Und das sind dann die fertigen Teile für meine Halterung:

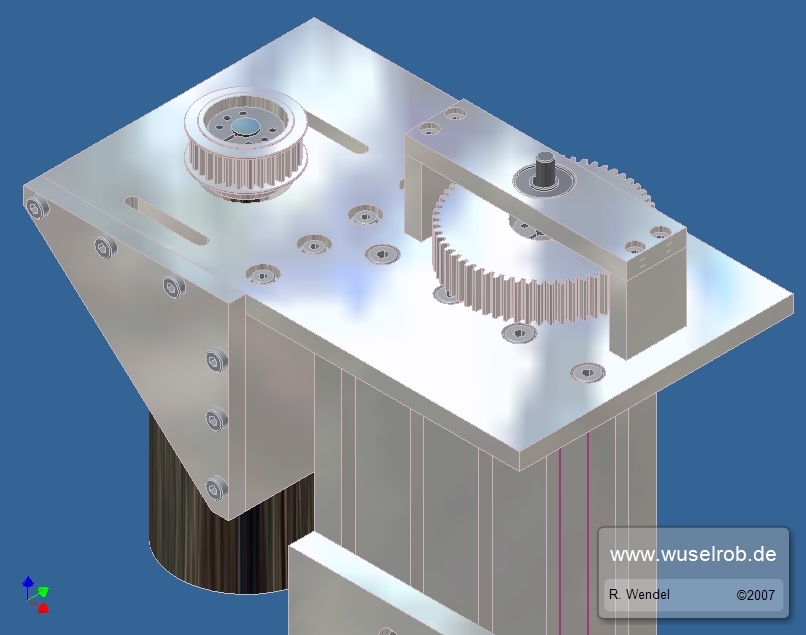

Zum Vergleich nochmal die Skizze:

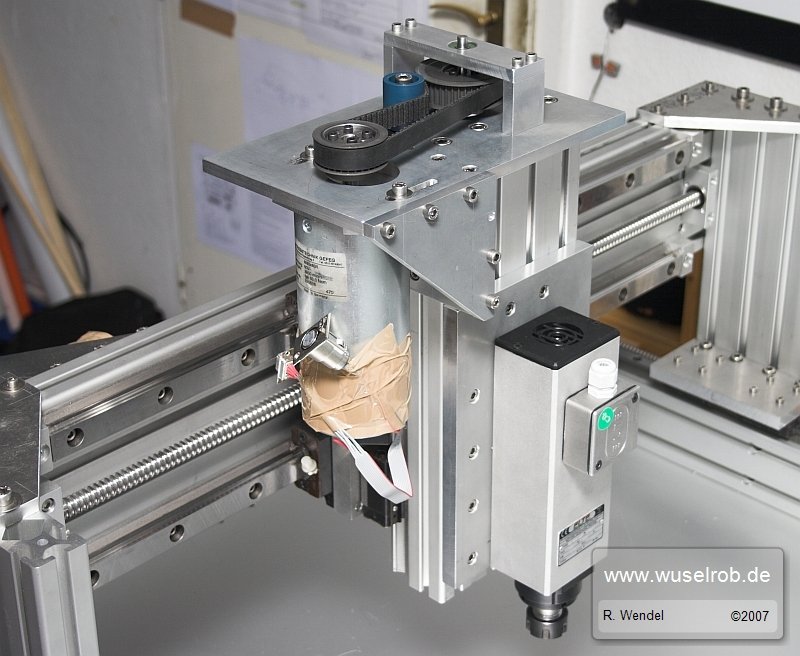

Und direkt alles aufgebaut:

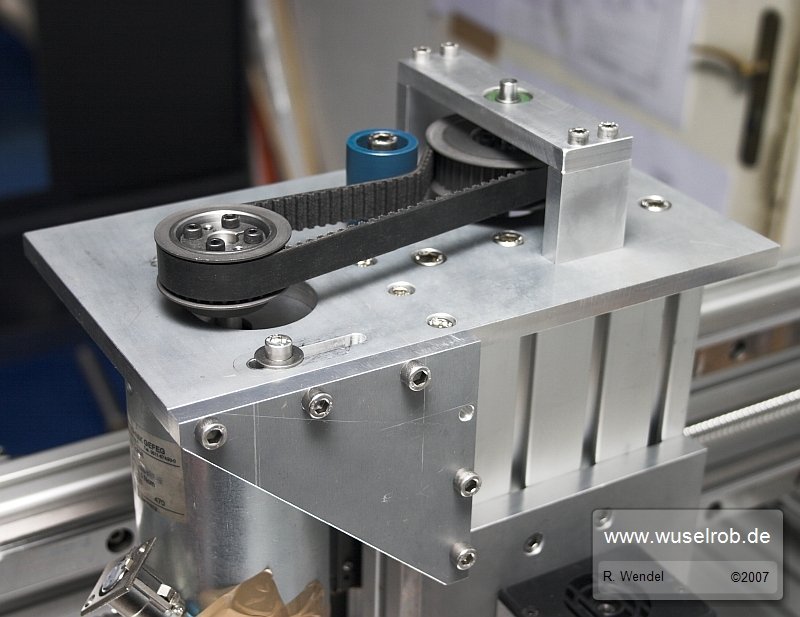

Von hinten:

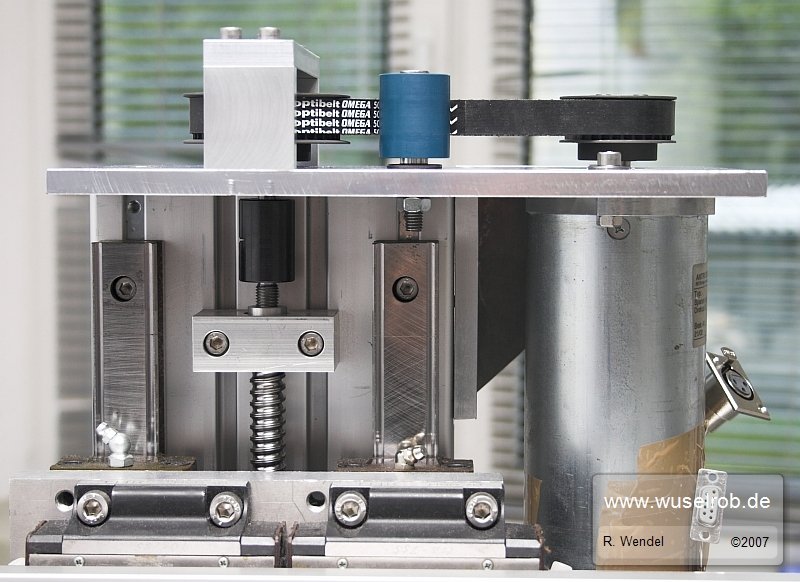

Und nochmal eine Draufsicht. Ich habe noch eine Spannrolle hineingebaut. Der Riemen lässt sich super spannen.
Jetzt gilt es, irgendwelche Rohre zu finden, die ich hinten auf meine Servos stecken kann, damit diese fliegende Verkabelung ein Ende hat.
Achja, die Achse fällt nun nach dem Ausschalten des Stroms immernoch nach unten. Allerdings nicht immer und manchmal fängt sie sich auch noch von selbst.
Aber schön ist das noch nicht. Daher wird wohl eine Motorbremse dran kommen.
Erste Tests an der Steuerung verliefen erfolgreich. Macht echt Spaß zu sehen, wie sich Y und Z gleichzeitig bewegen *G*
Aktuelles Gewicht: 232 kg
Grüße,
Robert
