Donnerstag, 07. Juni 2007 - Die Endschalter kommen

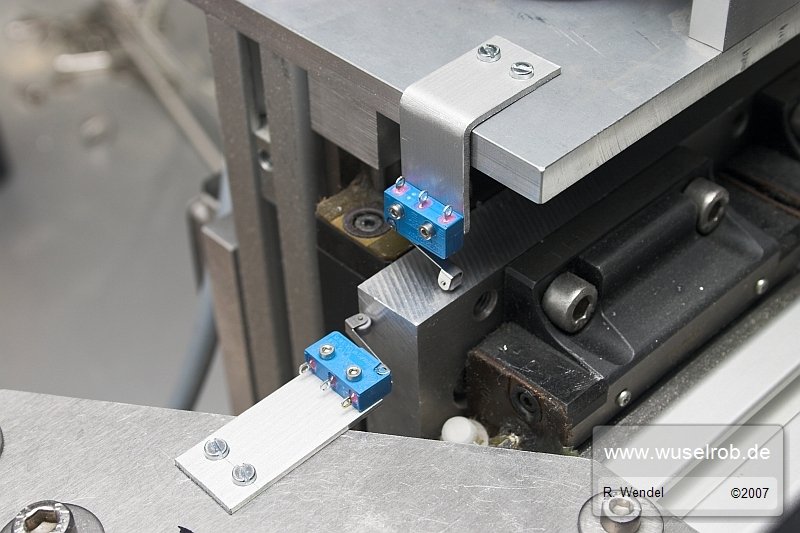

Hier sieht man nun die Endschalter bei Y_max und Z_max:

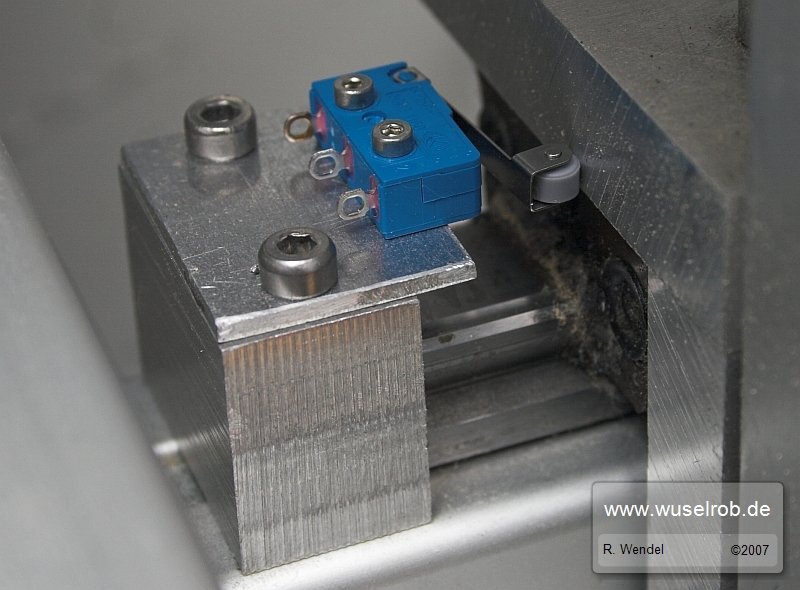

Und hier den Endschalter für X_home:

Noch nicht verkabelt wie man sieht. Ich brauch so langsam echt mal meine Energieketten.
Bzw. ich hab hier 2m Energiekette aber noch keine Halterungen oder Ideen wo ich sie anbringe.
Achja, durch die Endschalter kann ich nun schon die einigermaßen genauen Verfahrwege der Fräse sagen (laut DRO).

X = 691,50 mm
Y = 517,4 mm
Z = 127,7 mm

Gute Nacht,
Rob
